Electricité 24v et 12v

Circuit de charge du véhicule

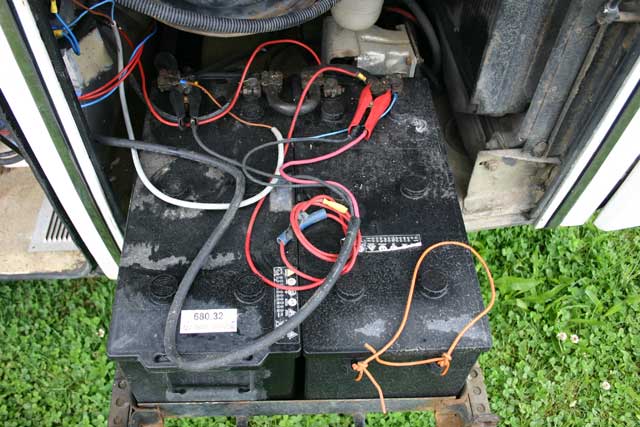

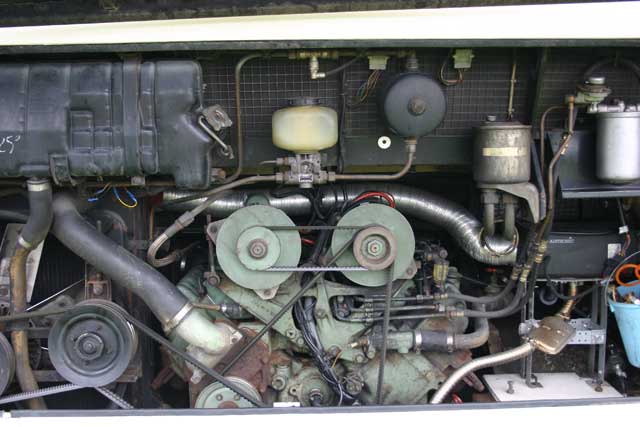

 Bus équipé de 2 dynamos 28v/120A (équipement en option) pour charger les 2 batteries 12v/180 Ah du véhicule.

 Circuit de charge du circuit "équipement"

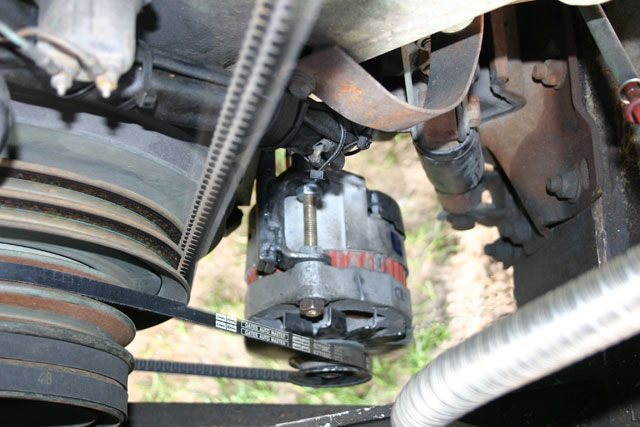

alternateur 12v avec régulateur de tension intégré, pour charger la batterie équipement 12v/225 Ah.

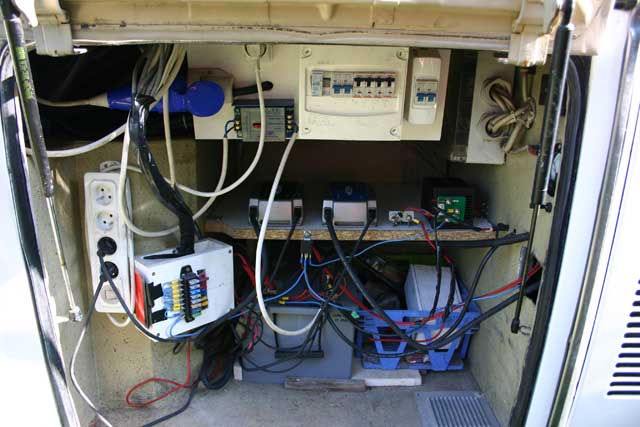

Sur l'étagère, de gauche à droite: chargeur cteck XS25000 12 volts, relais 12 volts 40A, chargeur cteck XT14000 24 volts, diode 12v, abaisseur de tension 24v/12v-60A.

Fonctionnement:

L'abaisseur de tension prend le 24 volts par l'intermédiaire du relais coupe-batteries du bus, ainsi, lorsque le contact est coupé, il n'y a pas de consommation électrique. Il alimente en 12 volts la batterie "équipement" et fournit l'excitation nécessaire à l'alternateur 12 volts via le relais 12v. Il sert aussi de circuit de charge de secours en cas de défaillance de l'alternateur. La diode permet d'empécher un retour 12v vers 24v (sécurité). Il n'y a donc aucune consommation électrique parasite. Le tout est protégé par des fusibles.

La pub dit que les chargeurs cteck sont les meilleurs à ce jour. Ils sont entièrement automatiques et gèrent la charge en tenant compte de nombreux facteurs, comme l'état de la batterie, la tempèrature, etc...

régulateur de tension 12v du panneau solaire 120 watts.

Un panneau solaire 12v 120 watts permet de maintenir la batterie "équipements" chargée durant les périodes de non-utilisation du véhicule, et participe à la charge durant son utilisation.

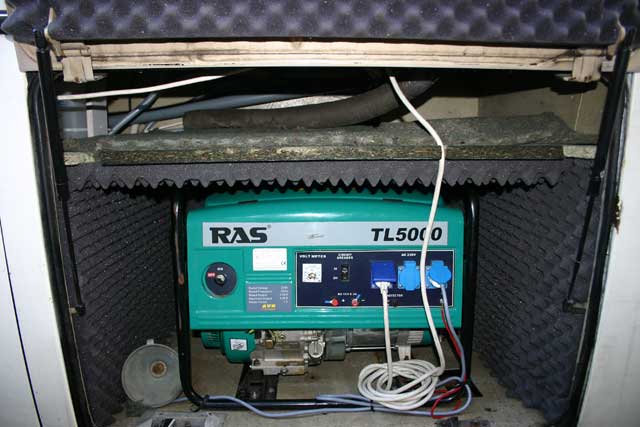

groupe électrogène 220v/4500 watts à régulation électronique ASR.

Un groupe électrogène complète l'installation et permet, au milieu de nulle part, d'utiliser la clim, le four multi fonctions, la machine à laver, et de charger les batteries bus/équipements par l'intermédiaire de leur chargeurs respectifs. D'une autonomie d'une dizaine d'heures, il remplace sans risque une connection au réseau 220v. Il possède une sortie 12v. Il est peu bruyant grâce à l'isolation phonique. La régulation électronique protège vos appareils et permet une économie de consommation.
